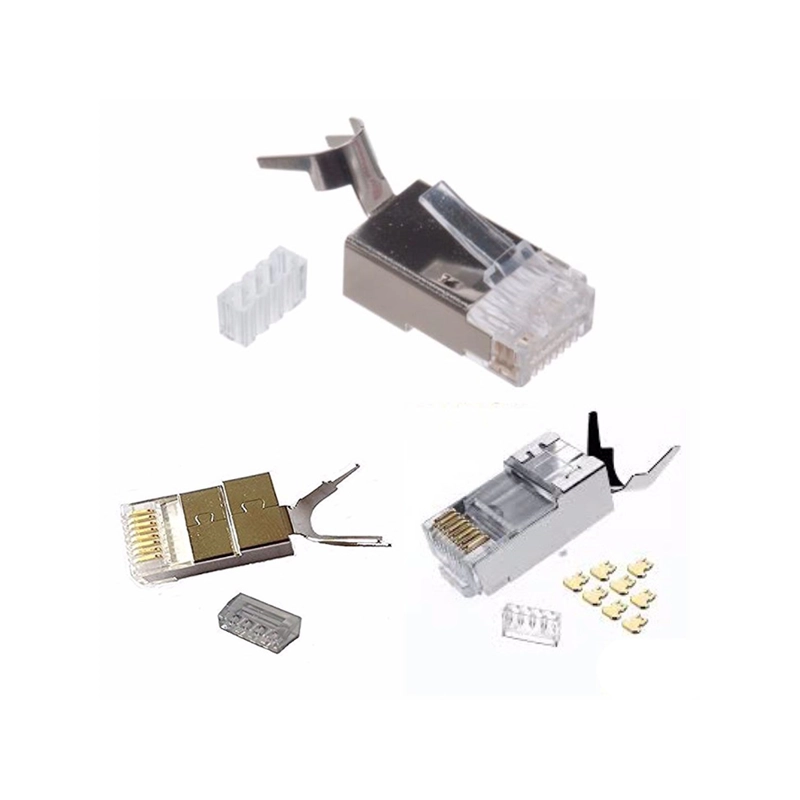

سوکت شبکه دنباله دار شانه دار CAT7

این سوکت RJ45 شیلددار CAT7 با طراحی شانه‌دار (Load Bar) برای چینش دقیق سیم‌ها و دنباله/گیره فلزی جهت اتصال مطمئن شیلد و Drain Wire ساخته شده است. بدنه‌ی تمام‌فلزی، پوشش شیلد ۳۶۰ درجه را فراهم می‌کند و در کنار پین‌های آبکاری طلا، نویز و تداخل را به حداقل می‌رساند. نتیجه، پایداری بیشتر در شبکه‌های پرنویز و امکان رسیدن به کارایی تا ۱۰ گیگابیت در نصب استاندارد است.

نکته: فرم کانکتور RJ45 (8P8C) است؛ با پورت‌های RJ45 رایج سازگار است. برای دستیابی به عملکرد CAT7 (Class F ~600MHz) رعایت اصول کابل‌کشی و استفاده از کابل شیلددار باکیفیت ضروری است.

ویژگی‌ها

• بدنه فلزی شیلددار 360° برای کاهش EMI/RFI و کراس‌تاک

• Load Bar (شانه‌دار): مرتب‌سازی زوج‌ها و سرعت‌دادن به ترمینیشن

• دنباله/گیره فلزی پشت سوکت: اتصال مطمئن به شیلد و Drain Wire کابل

• پین‌های آبکاری‌شده جهت تماس الکتریکی پایدار و افت کمتر سیگنال

• سازگار با کابل‌های شیلددار: S/FTP، F/FTP، F/UTP (گرد)

• مناسب لینک‌های گیگابیتی و 10GbE در طول و نصب استاندارد

• پشتیبانی PoE/PoE+ با اتصالات و مدیریت گرمای مناسب

نکات نصب

1. روکش کابل را حدود ۲–۳ سانتی‌متر جدا کنید؛ فویل/شیلد را حفظ کنید.

2. سیم‌ها را طبق T568B یا T568A در Load Bar قرار دهید، اضافات را صاف و کوتاه کنید.

3. مجموعه را داخل سوکت بنشانید و با آچار کرمپ RJ45 شیلددار پرس کنید.

4. دنباله فلزی را روی شیلد/Drain جمع کنید تا ارت‌پذیری کامل شود.

5. پس از نصب، با Cable Tester پیوستگی و نقشه پین‌ها را بررسی کنید.

مشخصات فنی

• نوع کانکتور: RJ45 8P8C شیلددار

• رده عملکرد: CAT7 / Class F (تا ~600MHz*)

• پین‌ها: آلیاژ مس/برنز با آبکاری طلا

• بدنه: فلزی (Shielded) با گیره دنباله‌دار برای اتصال شیلد

• ویژگی نصب: Load Bar (شانه‌دار) برای نظم‌دهی زوج‌ها

• کابل‌های سازگار: کابل گرد S/FTP / F/FTP / F/UTP، هادی‌های رایج ۲۳–۲۶ AWG

• قطر خارجی کابل قابل‌قبول: حدود ۶ تا ۷.۵ میلی‌متر (بسته به سری تولید)

• کاربری: پچ‌کورد و انتهای کابل‌های شیلددار در رک/سوئیچ/روتر

• استاندارد سیم‌بندی: T568A / T568B

• ابزار نصب: آچار کرمپ RJ45 شیلددار
